Toolkit für den Entwurf im 3D-Druck

Holen Sie sich ausführliche Konstruktionsberatung zur Optimierung von 3D-gedruckten Teilen. Das Design mit Blick auf die additive Fertigung kann die Produktionszeit verkürzen und die Gesamtkosten senken.

Für den 3D-Druck optimierte Teile konstruieren

Bei der Entwicklung von Kunststoff- oder Metallteilen für den 3D-Druck spielen viele Aspekte des Designs eine Rolle - die Druckbarkeit ist einer der wichtigsten. Protolabs bietet eine automatisierte Designanalyse von CAD-Modellen, die Merkmale in Ihrem Teiledesign hervorhebt, die für die Machbarkeit angepasst werden können. Um die Anzahl der Empfehlungen zu minimieren und das Design von Teilen zu optimieren, haben wir dieses hilfreiche Paket mit Ressourcen für den 3D-Druck zusammengestellt.

Entwerfen für 3D-Druck-Verfahren

→ Stereolithographie (SLA)
→ Selektives Lasersintern (SLS)
→ Multi Jet Fusion (MJF)
→ PolyJet
→ 3D-Druck mit Metall
→ Carbon DLS

Wichtige Maße und Tipps für den 3D-Druck

→ Mindestspaltmaße
→ Mindestwandstärken
→ Maximale Teilegrößen

Entwerfen für 3D-Druck-Verfahren

DMLS Abmessungen



chevron_left
chevron_right
  Mikro-/Feinauflösung Hohe Auflösung Normale Auflösung Verfahren
Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite in Z
Aluminium AlSi10Mg N/A N/A 0,5 mm 1,00 mm 0,50 mm 1,00 mm DMLS
Kobalt-Chrom 0,50 mm 1,00 mm N/A N/A N/A N/A DMLS
Inconel 718 N/A N/A 0,50 mm 1,00 mm 0,50 mm 1,00 mm DMLS
Edelstahl 316L 0,50 mm 1,00 mm 0,50 mm 1,00 mm N/A N/A DMLS
Maraging-Stahl N/A N/A 0,50 mm 1,00 mm 0,50 mm 1,00 mm DMLS
Titan Ti-6Al-4V 0,50 mm 1,00 mm 0,50 mm 1,00 mm 0,50 mm 1,00 mm DMLS



  Mikro-/Feinauflösung Hohe Auflösung Normale Auflösung Verfahren
Mindestwandstärken
X/Y		 Mindestwandstärken
Z		 Mindestwandstärken X/Y Mindestwandstärken
Z		 Minimale
Wandstärke in
X/Y		 Mindestwandstärke in Z
Aluminium AlSi10Mg N/A N/A 1,00 mm
1,00 mm		 1,00 mm 1,00 mm DMLS
Kobalt-Chrom 1,00 mm 1,00 mm N/A N/A N/A N/A DMLS
Inconel 718 N/A N/A 1,00 mm 1,00 mm 1,00 mm 1,00 mm DMLS
Edelstahl 316L 1,00 mm 1,00 mm 1,00 mm 1,00 mm N/A N/A DMLS
Maraging-Stahl N/A N/A 1,000 mm 1,00 mm 1,00 mm 1,00 mm DMLS
Titan Ti-6Al-4V 1,00 mm 1,00 mm 1,00 mm 1,00 mm 1,00 mm 1,00 mm DMLS



  Micro Auflösung (mm) Hohe Auflösung (mm) Normale Auflösung (mm) Verfahren
Aluminium - 250 x 250 x 300 300 x 300 x 380 DMLS
Edelstahl 316 L 71 x 71 x 80 (Ø100 x 80) 250 x 250 x 300 - DMLS
Inconel 718 - 250 x 250 x 300 250 x 250 x 300 DMLS
Maraging-Stahl - 250 x 250 x 300 250 x 250 x 300 DMLS
Titan 71 x 71 x 80 (Ø100 x 80) 250 x 250 x 300 250 x 250 x 300 DMLS
Cobalt Chrome 100 x 100 x 100 - - DMLS



SLA Abmessungen



chevron_left
chevron_right
  Mikro-/Feinauflösung Hohe Auflösung Normale Auflösung Verfahren
Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite in Z
ABS-ähnlich Black N/A N/A 0,40 mm 0,65 mm 0,50 mm 0,65 mm SLA
ABS-ähnlich Grey N/A N/A N/A N/A 0,50 mm 0,65 mm SLA
ABS-ähnlich transluzent/durchsichtig N/A N/A 0,40 mm 0,65 mm 0,50 mm 0,65 mm SLA
ABS-ähnlich White N/A N/A 0,40 mm 0,65 mm 0,50 mm 0,65 mm SLA
Keramik-ähnlich Advanced High Temp N/A N/A 0,40 mm 0,65 mm 0,50 mm 0,65 mm SLA
PC-ähnlich Advanced High Temp N/A N/A 0,40 mm 0,65 mm 0,50 mm 0,65 mm SLA
MicroFine™ Green 0,40 mm 0,40 mm N/A N/A N/A N/A SLA



  Mikro-/Feinauflösung Hohe Auflösung Normale Auflösung Verfahren
Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreitel
in X/Y		 Minimale Spaltbreite in Z
ABS-ähnlich Black N/A N/A 0,13 mm 0,41 mm 0,25 mm 0,41 mm SLA
ABS-ähnlich Grey N/A N/A N/A N/A 0,25 mm 0,41 mm SLA
ABS-ähnlich transluzent/durchsichtig N/A N/A 0,13 mm 0,41 mm 0,25 mm 0,41 mm SLA
ABS-ähnlich White N/A N/A 0,13 mm 0,41 mm 0,25 mm 0,41 mm SLA
Keramik-ähnlich Advanced High Temp N/A N/A 0,13 mm 0,41 mm 0,25 mm 0,41 mm SLA
PC-ähnlich Advanced High Temp N/A N/A 0,13 mm 0,41 mm 0,25 mm 0,41 mm SLA
MicroFine™ Green 0,07 mm 0,20 mm N/A N/A N/A N/A SLA
MicroFine™ Grey 0,07 mm 0,20 mm N/A N/A N/A N/A SLA



  Micro Auflösung (mm) Hohe Auflösung (mm) Normale Auflösung (mm) Verfahren
ABS-ähnlich Black (Accura Black 7820) - 247 x 247 x 250 247 x 247 x 250 SLA
ABS-ähnlich transluzent/durchsichtig (WaterShed) - 247 x 247 x 250 736 x 635 x 533 SLA
MicroFine™ Green 127 x 127 x 63 - - SLA
MicroFine™ Grey 127 x 127 x 63 - - SLA
PC-ähnlich Advanced High Temp (Accura 5530) - 247 x 247 x 250 247 x 247 x 250 SLA
Keramik-ähnlich Advanced High Temp (Advanc HighTemp PerFORM) - 247 x 247 x 250 585 x 585 x 380 SLA
ABS-ähnlich Grey (Accura Xtreme Grey) - - 585 x 585 x 380 SLA
ABS-ähnlich White (Accura Xtreme White 200) - 247 x 247 x 250 736 x 635 x 533 SLA



SLS & MJF Abmessungen



chevron_left
chevron_right
  Mikro-/Feinauflösung Hohe Auflösung Normale Auflösung Verfahren
Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite in Z
PA 12 Smooth Weiß N/A N/A N/A N/A 0,80 mm 0,80 mm SLS
PA 12 Vapour Smooth Weiß N/A N/A N/A N/A 1,50 mm 1,50 mm SLS
PA 12 - Glass Filled Smooth Weiß N/A N/A N/A N/A 1,0mm 1,0mm SLS
PA x Smooth Natural  N/A N/A N/A N/A 1,00mm 1,00mm SLS
PA x Vapour Smooth Natural N/A N/A N/A N/A 1,50mm 1,50mm SLS
PA 12 - Carbon Filled Smooth Schwarz N/A N/A N/A N/A 0,80 mm 0,80 mm SLS
PA 12 Flex Pure Schwarz N/A N/A N/A N/A 0,80 mm 0,80 mm SLS
TPU-88A Pure Schwarz N/A N/A N/A N/A 1,00 mm 1,00 mm SLS
PA 12 Smooth Hellgrau N/A N/A N/A N/A 0,50 mm 0,50 mm MJF
PA 12 Vapour Smooth Schwarz N/A N/A N/A N/A 1,50 mm 1,50 mm MJF
PA 12 Glass Beads Smooth Grau N/A N/A N/A N/A  0,50 mm 0,50 mm MJF
PA 11 Smooth Grau N/A N/A N/A N/A 0,50 mm 0,50 mm MJF
PA 11 Vapour Smooth Schwarz N/A N/A N/A N/A 1,50 mm 1,50 mm MJF
Ultrasint™ TPU01-88A Pure Grau N/A N/A N/A N/A 0,50 mm 0,50 mm MJF
Ultrasint™ TPU01-88A Vapour Smooth Schwarz N/A N/A N/A N/A 1,50 mm 1,50 mm MJF



  Mikro-/Feinauflösung Hohe Auflösung Normale Auflösung Verfahren
Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite in Z
PA 12 Smooth Weiß N/A N/A N/A N/A 0,80 mm 0,80 mm SLS
PA 12 Vapour Smooth Weiß N/A N/A N/A N/A 0,80 mm 0,80 mm SLS
PA 12 - Glass Filled Smooth Weiß N/A N/A N/A N/A 1,0mm 1,0mm SLS
PA x Smooth Natural N/A N/A N/A N/A 1,00mm 1,00mm SLS
PA x Vapour Smooth Natural N/A N/A N/A N/A 1,50mm 1,50mm SLS
PA 12 - Glass Filled Smooth Weiß N/A N/A N/A N/A 1,00 mm 1,00 mm SLS
PA 12 - Carbon Filled Smooth Schwarz N/A N/A N/A N/A 0,80 mm 0,80 mm SLS
PA 12 Flex Pure Schwarz N/A N/A N/A N/A 0,80 mm 0,80 mm SLS
TPU-88A Pure Schwarz N/A N/A N/A N/A 1,00 mm 1,00 mm SLS
PA 12 Smooth Hellgrau N/A N/A N/A N/A 0,50 mm 0,50 mm MJF
PA 12 Vapour Smooth Schwarz N/A N/A N/A N/A 1,50 mm 1,50 mm MJF
PA 12 Glass Beads Smooth Grau N/A N/A N/A N/A 0,50 mm 0,50 mm MJF
PA 11 Smooth Grau N/A N/A N/A N/A 0,50 mm 0,50 mm MJF
PA 11 Vapour Smooth Schwarz N/A N/A N/A N/A 0,50 mm 0,50 mm MJF
Ultrasint™ TPU01-88A Pure Grau N/A N/A N/A N/A 0,50 mm 0,50 mm MJF
Ultrasint™ TPU01-88A Vapour Smooth Schwarz N/A N/A N/A N/A 0,50 mm 0,50 mm MJF



  Micro Auflösung (mm) Hohe Auflösung (mm) Normale Auflösung (mm) Verfahren
PA 12 Smooth Weiß - - 676 x 367 x 564

SLS
PA 12 Vapour Smooth Weiß - - 500 x 300 x 300 SLS
PA 12 - Glass Filled Smooth Weiß - - 292 x 320 x 406 SLS
PAx Smooth Natural     292 x 320 x 406  SLS
PA x Vapour Smooth Natural     292 x 320 x 406  SLS
PA 12 - Glass Filled Smooth Weiß - - 292 x 320 x 406 SLS
PA 12 - Carbon Filled Smooth Schwarz - - 490 x 490 x 490 SLS
PA 12 Flex Pure Schwarz - - 490 x 490 x 490 SLS
TPU-88A Pure Schwarz - - 330 x 280 x 440 SLS
PA12 Smooth Hellgrau - - 284 x 380 x 380 MJF
PA 12 Vapour Smooth Schwarz - - 284 x 380 x 380 MJF
PA 12 Glass Beads Smooth Grau - - 284 x 380 x 380 MJF
PA 11 Smooth Grau - - 284 x 380 x 380 MJF
PA 11 Vapour Smooth Schwarz - - 330 x 280 x 440 MJF
Ultrasint™ TPU01-88A Pure Grau - - 330 x 280 x 440 MJF
Ultrasint™ TPU01-88A Vapour Smooth Schwarz - - 330 x 280 x 440 MJF



PolyJet & 3D-gedrucktes Silikon Abmessungen



chevron_left
chevron_right
  Mikro-/Feinauflösung Hohe Auflösung Normale Auflösung Verfahren
Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite in Z
3D-gedrucktes Silikon N/A N/A N/A N/A 0,80 mm 0,80 mm PolyJet & 3D-gedrucktes Silikon
Digital Schwarz N/A N/A N/A N/A 0,80 mm 0,80 mm PolyJet
Digital transluzent/durchsichtig N/A N/A N/A N/A 0,80 mm 0,80 mm PolyJet
Digitales Umspritzungsmaterial N/A N/A N/A N/A 0,80 mm 0,80 mm PolyJet
Digital Weiß N/A N/A N/A N/A 0,80 mm 0,80 mm PolyJet



  Mikro-/Feinauflösung Hohe Auflösung Normale Auflösung Verfahren
Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite in Z
3D-gedrucktes Silikon N/A N/A N/A N/A 0,80 mm 0,80 mm PolyJet & 3D-gedrucktes Silikon
Digital Schwarz N/A N/A N/A N/A 0,80 mm 0,80 mm PolyJet
Digital transluzent/durchsichtig N/A N/A N/A N/A 0,80 mm 0,80 mm PolyJet
Digitales Umspritzungsmaterial N/A N/A N/A N/A 0,80 mm 0,80 mm PolyJet
Digital Weiß N/A N/A N/A N/A 0,80 mm 0,80 mm PolyJet



  Micro Auflösung (mm) Hohe Auflösung (mm) Normale Auflösung (mm) Verfahren
Digital transluzent/durchsichtig - - 490 x 390 x 200 PJET
Digital Schwarz - - Stratasys OBJET 500 Connex 3 - 490 x 390 x 200

Keyence AGILISTA 3200W - 297 x 210 x 200		 PJET
Digital Weiß - - Stratasys OBJET 500 Connex 3 - 490 x 390 x 200

Keyence AGILISTA 3200W - 297 x 210 x 200		 PJET
Digitales Umspritzungsmaterial - - Stratasys OBJET 500 Connex 3 - 490 x 390 x 200

Keyence AGILISTA 3200W - 297 x 210 x 200		 PJET
3D-gedrucktes Silikon (60-65%) - - 297 x 210 x 200 3DS



Carbon DLS Abmessungen



chevron_left
chevron_right
  Mikro-/Feinauflösung Hohe Auflösung Normale Auflösung Verfahren
Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite in Z
Carbon EPX 82 N/A N/A N/A N/A 0,76 mm 0,76 mm Carbon
Carbon EPX 86 FR N/A N/A N/A N/A 0,76 mm 0,76 mm Carbon
Carbon PP-ähnliches Schwarz flexibles Polyurethan (FPU 50) N/A N/A N/A N/A 0,76 mm 0,76 mm Carbon
Carbon ABS-ähnliche Schwarz Rigid Polyurethan (RPU 70) N/A N/A N/A N/A 0,76 mm 0,76 mm Carbon



  Mikro-/Feinauflösungn Hohe Auflösung Normale Auflösung Verfahren
Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite
in Z		 Minimale Spaltbreite
in X/Y		 Minimale Spaltbreite in Z
Carbon EPX 82 N/A N/A N/A N/A 1,0 mm 1,0 mm Carbon
Carbon EPX 86 FR N/A N/A N/A N/A  1,0 mm 1,0 mm  Carbon
Carbon PP-ähnliches schwarzes flexibles Polyurethan (FPU 50) N/A N/A N/A N/A 1,0 mm  1,0 mm  Carbon
Carbon ABS-ähnliches schwarzes Rigid Polyurethan (RPU 70) N/A N/A N/A N/A 1,0 mm  1,0 mm  Carbon



  Mikro-/Feinauflösung Hohe Auflösung Normale Auflösung Verfahren
Carbon EPX 82 - - 400 mm x 250 mm x 460 mm³ Carbon
Carbon EPX 86 FR - - 189 mm x 118 mm x 326 mm Carbon
Carbon PP-ähnliches Schwarz flexibles Polyurethan (FPU 50) - - 189 mm x 118 mm x 326 mm Carbon
Carbon ABS-ähnliche Schwarz Rigid Polyurethan (RPU 70) - - 189 mm x 118 mm x 326 mm Carbon



3D-gedruckte Teile nach Ihrem Zeitplan

Unsere Vorlaufzeitoptionen bieten Ihnen Flexibilität. Benötigen Sie die gedruckten Teile besonders schnell? Dann wählen Sie an der Kasse die Option „Schnell“. Sie haben es nicht so eilig? Dann wählen Sie „Economy“, um Kosten zu sparen. Für eine zuverlässige und pünktliche Lieferung im Rahmen der üblichen Zeiten wählen Sie einfach „Standard“ aus. Mit unseren Optionen erhalten Sie Ihre Teile zum gewünschten Zeitpunkt.

Angebot anfordern

Zusätzliche Ressourcen

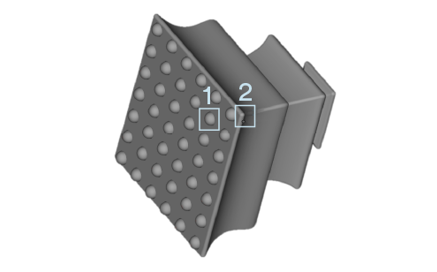

Bauteil aus MicroFine Green™

3D-Druck von Mikro-Merkmalen mit dem Werkstoff MicroFine Green™

3D-Druck mit Mikro-Auflösung. Die meisten Teile können in normaler Auflösung gebaut werden, aber für Teile mit extremen Feinheiten um 0,1 mm kann eine hohe Auflösung erforderlich sein.
Blog lesen arrow_right_alt

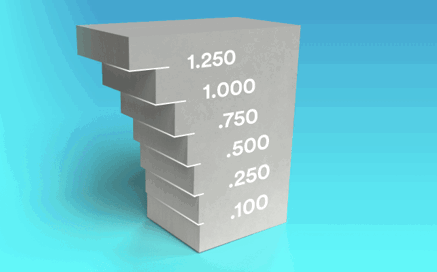

DMLS Überhang

7 Fehler die Sie beim Entwerfen von 3D-Druckteilen vermeiden sollten

Verbessern Sie die Teilekonstruktion beim 3D-Drucken, indem Sie Mindestgrößen für Merkmale einhalten, Verzug vermeiden und vieles mehr
Design-Tipp lesen arrow_right_alt
Wie Sie STL-Dateien für den 3D-Druck in Ihrem CAD-Programm erstellen

Wie Sie STL-Dateien für den 3D-Druck in Ihrem CAD-Programm erstellen

Bekanntlich können Sie aus verschiedenen CAD-Programmen und Dateiformatoptionen wählen, wenn Sie Ihre Teiledesigns erstellen und weitergeben. STL steht für Stereolithografie und ist das bei Designprojekten in der additiven Fertigung (3D-Druck) hauptsächlich genutzte CAD-Dateiformat. In diesem Tipp erfahren Sie, wie Sie 3D-gedruckte Teile für STL effektiv entwerfen.
Design-Tipp lesen arrow_right_alt
