Designrichtlinien für die CNC-Bearbeitung

Merkmale
Oberflächen
Beschichtungen
Löcher
Gewindeschneiden
Teilebeschriftung
Dokumentation & Qualitätszertifizierung

Eigenschaften	Rapid Prototyping	Erweitertes Prototyping	Produktionskapazitäten
Vorlaufzeit	1-4 Tage	5-10 Tage	Ab 11 Tage
Empfohlene Menge (Stück)	Bis zu 10	10-50	50-1000+
Toleranzen bis zu (mm)	+/- 0.1	+/- 0.05	kundenspezifisch
Maximale Abmessungen (mm) & Werkstoffe	254 x 178 x 95 Materialliste	300 x 300 x 150 Materialliste	2000 x 1500 x 200 Materialliste
Dünne Wandstärken bis zu (mm)	0.5	0.5	0.5
Mindestradien (mm)	0.79	2	2
Scharfe Kanten	n/a	EDM	EDM
Laden Sie Ihr Teil hoch	Protolabs	Protolabs Network

Oberflächen	Rapid Prototyping	Erweitertes Prototyping	Produktionskapazitäten
CNC-bearbeitet (Ra 3,2μm)	V	V	V
Glatt CNC-bearbeitet (Ra 1,6μm)		V	V
Poliert (Ra 0,8μm)		V	V
Perlgestrahlt	V	V	V
Gestrahlt			V
Individuell			V
Bauteil hochladen	Protolabs	Protolabs Network

Leitfaden zur Oberflächenqualitäten

Beschichtungen	Rapid Prototyping	Erweitertes Prototyping	Produktionskapazitäten
Eloxieren	+ 5 Tage	+ 3 Tage	V
Chromatieren	+ 5 Tage	+3 Tage	V
Pulverbeschichtung			V
ENP			V
Maskierung		V	V
Bauteil hochladen	Protolabs	Protolabs Network

Löcher	Rapid Prototyping	Erweitertes Prototyping	Produktionskapazitäten
Min [mm]	Ø 0.5	Ø 0.5	Ø 1
Maximale Tiefe (mm)	50 auf beiden Seiten	200	durchgehend
Bohrungen / Schaftanpassungen		V	V
Bauteil hochladen	Protolabs	Protolabs Network

Gewindeschneiden	Rapid Prototyping	Erweitertes Prototyping	Produktionskapazitäten
Metrisch	von M1,6 bis M20	von M1,6 bis M36	von M1,6 bis M36
UNC	von #2-56 bis 3/4-10	von #1-64 bis 1 1/2"-6	von #1-64 bis 1 1/2"-12
UNF	von #2-64 bis 3/4-16	von #0-80 bis 1 1/2"-12	von #0-80 bis 1 1/2"-12
Individuell			V
Zusätzlicher Spuleneinsatz	Auf Anfrage	V	V
Laden Sie Ihr Teil hoch	Protolabs	Protolabs Network

Richtlinien zum Gewindeschneiden

Teilebeschriftung	Rapid Prototyping	Erweitertes Prototyping	Produktionskapazitäten
Laser-Gravur	Über 5 Tage	V	V
Tampondruck	Über 5 Tage	V	V
Bauteil hochladen	Protolabs	Protolabs Network

Qualitätszertifizierung und Dokumentation	Rapid Prototyping	Erweitertes Prototyping	Produktionskapazitäten
REACH & ROHS	V	V	V
Maßprüfbericht (DIR - Dimensional Inspection Report)	V	V	V
FAI	V	V	V
PPAP	V	V	V
CoC	V	V	V
Material-Datenblätter	V	V	V
Bauteil hochladen	Protolabs	Protolabs Network

Merkmale

expand_less expand_more

Oberflächen

expand_less expand_more

Beschichtungen

expand_less expand_more

Löcher

expand_less expand_more

Gewindeschneiden

expand_less expand_more

Teilebeschriftung

expand_less expand_more

Dokumentation & Qualitätszertifizierung

expand_less expand_more

 Bitte kontaktieren Sie uns für alle Projekte, die die folgenden Anforderungen stellen:

Zusätzliche Merkmale, die in dieser Tabelle nicht aufgeführt sind
Waren, die der Kontrollpflicht unterliegen, wie z.B. Dual-Use Waren (doppelter Verwendungszweck) und Waren für militärische Zwecke. Bitte lesen und bestätigen Sie unseren Verhaltenskodex und unsere Richtlininen zur Einhaltung der Handelsbestimmungen.EMEA TRADE COMPLIANCE POLICY Version 21.06.2024 De

Aluminium 6082 Golf Ball

expand_more

Oberfläche: Maschinell bearbeitet

Aluminium 6082 - CNC Machined Protolabs Hexagon

Aluminium 6082 - Hexagon

expand_more

Oberfläche: Maschinell bearbeitet

Aluminium 6082 - Mini CNC Machine

expand_more

Oberfläche: Perlgestrahlt

Aluminium 6082 - CNC Machined Geometric Composition

Aluminium 6082 - Ball in Cube

expand_more

Oberfläche: Perlgestrahlt

Tipps für die Entwicklung Ihres CNC-Bearbeitungsteils

Toleranzen
Löcher
Gewindeschneiden
Text
Wände und Merkmale
Radien

Toleranzen stehen für die Maßhaltigkeit eines Teils. Es handelt sich um den Betrag der akzeptablen Abweichung in den Abmessungen eines Teils. In der Regel hält Protolabs eine allgemeine Bearbeitungstoleranz von ±0,1 mm oder besser ein, unsere Netzwerkpartner können jedoch bis zu ±0,010 mm erreichen. Das Beste an einer standardisierten Allgemeintoleranz von ±0,1 mm ist, dass Sie keine 2D-Zeichnung erstellen müssen. Wir können mit der Fertigung beginnen, sobald Sie das 3D-Modell haben.

Im Allgemeinen werden bei Protolabs die meisten Löcher nicht gebohrt, sondern mit einem Schaftfräser interpoliert. Dies ermöglicht nicht nur eine größere Flexibilität bei den Lochgrößen, sondern bietet auch eine bessere Oberflächengüte als gebohrte Löcher. Das gleiche Werkzeug wird auch für Schlitze und Taschen verwendet, was eine Reduzierung der Zykluszeit und der Teilekosten bedeutet. Der Hauptnachteil besteht darin, dass Löcher mit einer Tiefe von mehr als 6 Durchmessern eine Herausforderung darstellen, da sie normalerweise spezielle Bohrer erfordern, was bedeuten kann, dass das Teil von beiden Seiten bearbeitet werden muss.

Wir verfolgen einen moderneren Ansatz bei der Herstellung von Gewinden als die traditionellen "Gewindebohrer", die zur manuellen Herstellung eines Gewindes verwendet werden. Wir verwenden einen Einpunkt-Gewindefräser, um das Gewindeprofil spiralförmig zu schneiden. Dieses CNC-Verfahren erzeugt ein genaues Gewinde und ein Werkzeug kann zum Schneiden mehrerer Gewinde mit der gleichen Steigung (Anzahl der Gewinde pro Zoll) verwendet werden. UNC- und UNF-Gewinde von #2 bis zu 1/2 Zoll M2 bis M12 (metrisch) sind mit einem einzigen Werkzeugsatz möglich. Eine vollständige Liste finden Sie auf unserer Seite Guideline für das Gewindeschneiden.

Mehr Erfahren

Protolabs ist in der Lage, Text zu bearbeiten, sofern der Abstand zwischen den Zeichen und der Schriftzug mindestens 0,5 mm betragen. Bitte beachten Sie, dass der Text wie folgt aussehen sollte:

vertieft und nicht erhaben, eine Tiefe von 0,2 bis 0,5 mm ist in der Regel ausreichend, da das Material schneller abgetragen wird.
Schriften mit Radien, z. B. Arial, Verdana, Sans-Serif o.ä., da diese für runde Werkzeuge geeignet sind.
Schriftgröße 20 Punkt oder größer, damit die Breite des Textes mehr als 0,5 mm beträgt.

Die Werkzeugsätze von Protolabs enthalten Materialien wie wie Wolframkarbid, ein äußerst steifes Material, das maximale Werkzeugstandzeit und Produktivität bei minimaler Durchbiegung bietet. Aber selbst die härtesten Werkzeuge verbiegen sich, ebenso wie Metalle und Kunststoffe, die CNC-bearbeitet werden.
Bei Protolabs beträgt die minimale Bearbeitungsdicke 0,5 bis 1 mm und die maximale Schnitttiefe 50 mm in der Höhe und 1 mm in der Breite bei einem Schlankheitsverhältnis von 50:1 - das kann bei einigen Materialien funktionieren, aber 20:1 ist eine gute Faustregel*.

Bei der CNC-Bearbeitung werden scharfe Kanten an einem Werkstück abgerundet. Dies wird vor dem Fräsen des Werkstücks festgelegt. Bei weicheren Werkstoffen haben die Werkzeuge einen flachen Boden, so dass nur der Werkzeugdurchmesser berücksichtigt werden muss. Bei härteren Metallen ist es typisch, dass die Werkzeuge auch einen Spitzenradius haben, so dass an der Unterseite der Taschen ein kleiner Radius verbleibt. ***

Toleranzen

expand_less expand_more

Löcher

expand_less expand_more

Gewindeschneiden

expand_less expand_more

Text

expand_less expand_more

Wände und Merkmale

expand_less expand_more

Radien

expand_less expand_more

Erfolgsgeschichten von Kunden im Bereich der CNC-Bearbeitung

Kunden, die mit der CNC-Bearbeitung von Protolabs bereits große Erfolge erzielt haben.

Airbus

Space Inventor benötigte einen zuverlässigen Partner, der in der Lage war, schnelle Prototyping-Dienstleistungen zu erbringen, um die strengen Projektfristen einhalten zu können. Aufgrund der Komplexität der Satellitenkomponenten und der unterschiedlichen Materialanforderungen benötigte Space Inventor einen Partner mit Erfahrung in der CNC-Bearbeitung von hochwertigen Teilen aus Aluminium, PEEK und POM.

Space Inventor

Die japanische Seiko Epson Corporation hat kürzlich die nächste Generation ihrer Augmented-Reality-Brille Moverio angekündigt. Protolabs' schnelle CNC-Bearbeitung half Epson, den Tragekomfort dieser leichten, hochauflösenden Brille zu verbessern.

Epson

Ein Gehäuse für die Elektronik des InduEye-Sensors wurde entworfen und als Prototyp hergestellt. Dieser drahtlose Sensor bezieht seine Energie aus der Abwärme. Das Gehäuse muss daher eine spezielle Form haben, die nicht nur die Elektronik schützt, sondern auch die Wärme effizient leitet, um als thermoelektrische Stromquelle zu funktionieren.

AEInnova

Nicolas Edel ist Vorentwicklungsingenieur bei Mahle, einem der weltweit größten Automobilzulieferer. Er leitet derzeit die Entwicklung einer neuen Generation von Hochspannungsheizungen, die mit der 800-Volt-Architektur in schnell ladenden Elektrofahrzeugen kompatibel sind.

Mahle

Mectronik hatte die Aufgabe, eine Halterung für das elektronische Steuergerät eines Rennmotorrads zu konstruieren. Die Halterung sollte robust sein und übermäßige Vibrationen dämpfen. Das Ganze wurde in weniger als zwei Monaten realisiert.

Mectronik

Canute Rail arbeitete mit Protolabs an der Entwicklung und CNC-Bearbeitung eines Hochpräzisionsteils für kritische Gleisinspektionsarbeiten.

Canute Rail

Cyril Clappaz, Designmanager bei Ieva, nutzte die Dienstleistungen von Protolabs in den Bereichen 3D-Druck, CNC-Bearbeitung und Spritzguss für die Entwicklung und Industrialisierung der verschiedenen Modelle der Twin-C-Kollektion.

IEVA

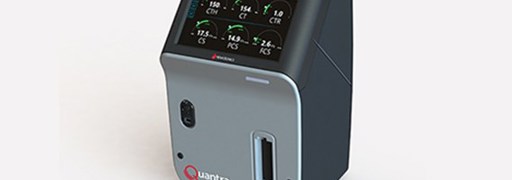

HemoSonics setzt 3D-Druck, CNC-Bearbeitung und Spritzguss für eine Vielzahl von Projekten und Teilen ein: Roboterhalterungen, thermische Steuereinheiten, pneumatische Verteiler und mehr.
