Comparación de materiales de impresión 3D
search
close
Material
expand_less expand_moreProceso
expand_less expand_moreAtributos
expand_less expand_more
Restablecer filtros
Expandir todoexpand_all
Colapsar todocollapse_all
Y
Y
ABS-Like MicroFine™ (Green)
Proceso: SLA
Rigidez
Microrresolución
Prototipos
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
El ABS-Like MicroFine™ está disponible en color verde. Este material similar al ABS ha sido diseñado a medida por DSM para Protolabs, para la estereolitografía de microrresolución y es capaz de producir piezas de microrresolución (0,025 mm)
Resistencia a la tensión
60 +/- 10 MPa
Plástico E-módulo
2600 +/- 400 MPa
Deflexión térmica
59°C
Elongación
8 +/- 4%
Talla máxima de las piezas:
127mm x 127mm x 50mm (*recommended max part size is 25mm x 25mm x 25mm)
Dimensión Mínima:
0.07mm (micro resolution)
ABS-Like Black (Accura 7820)
Proceso: SLA
Estabilidad dimensional
Resistencia a la humedad
Prototipos
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
El ABS-Like Black es un material duradero para la creación de prototipos. Su color negro intenso y sus superficies brillantes y cosméticas dan la apariencia de una pieza moldeada. Las paredes laterales y las superficies inferiores tienen un acabado mate. El material tiene buena estabilidad dimensional y resistencia a la humedad.
Resistencia a la tensión
55 +/- 10 MPa
Plástico E-módulo
3000 +/- 400 MPa
Deflexión térmica
51°C
Elongación
5 +/- 3%
Talla máxima de las piezas:
247mm x 247mm x 250mm (normal and high resolution)
Dimensión Mínima:
0.25mm (normal resolution)/ 0.13mm (high resolution)
ABS-Like Grey (Accura Xtreme Grey)
Proceso: SLA
Sostenibilidad
Flexibilidad
Robustez
Resistencia térmica
Prototipos
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
El ABS-Like Grey es un material polivalente ampliamente utilizado que proporciona flexibilidad en relación con otras resinas SLA. Es un material estereolitográfico ideal por su durabilidad y tolerancia al calor. Las piezas fabricadas con ABS gris tendrán un aspecto y un tacto similares a los de las piezas moldeadas por inyección.
Resistencia a la tensión
40 +/- 8 MPa
Plástico E-módulo
2000 +/- 400 MPa
Deflexión térmica
62°C
Elongación
9 +/- 5%
Talla máxima de las piezas:
585mm x 585mm x 380mm (normal resolution)
Dimensión Mínima:
0.25mm (normal resolution only)
ABS-Like Translucent/Clear (WaterShed XC 11122)
Proceso: SLA
Resistencia a la humedad
Transparencia (mediante acabado posterior)
Prototipos
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
El ABS-Like Translucent/Clear ofrece una combinación única de baja absorción de humedad y transparencia casi incolora. Se requiere un acabado personalizado para lograr la claridad funcional. Su resistencia a la tracción y su alargamiento a la rotura se encuentran entre los más altos de los materiales termoestables impresos en 3D.
Resistencia a la tensión
55 +/- 10 MPa
Plástico E-módulo
2900 +/- 400 MPa
Deflexión térmica
45.9 - 54.5°C
Elongación
6 +/3%
Talla máxima de las piezas:
736mm x 635mm x 533mm (normal resolution)/ 247mm x 247mm x 250mm (high resolution)
Dimensión Mínima:
0.25mm (normal resolution)/ 0.13mm (high resolution)
ABS-Like White (Accura Xtreme White 200)
Proceso: SLA
Flexibilidad
Rigidez
Estabilidad dimensional
Prototipos
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
El ABS-Like White es un material multiuso muy utilizado que ofrece flexibilidad en comparación con otras resinas SLA. Es un material de estereolitografía ideal por su durabilidad. En comparación con el valor medio del ABS moldeado por inyección, su resistencia a la tracción es ligeramente superior, pero su alargamiento a la rotura es inferior. La desviación térmica de ABS-Like White es la más baja de todos los materiales SLA.
Resistencia a la tensión
55 +/- 10 MPa
Plástico E-módulo
3300 +/- 400 MPa
Deflexión térmica
47°C
Elongación
9 +/- 5%
Talla máxima de las piezas:
736mm x 635mm x 533mm (normal resolution)/ 247mm x 247mm x 250mm (high resolution)
Dimensión Mínima:
0.25mm (normal resolution)/ 0.13mm (high resolution)
Carbon EPX 82
Proceso: Carbon DLS
Alta resistencia
Durabilidad a largo plazo
Resistencia funcional
Functional Toughness
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
Carbon EPX 82 es un material de ingeniería de alta resistencia a base de epoxi con una excelente durabilidad a largo plazo y propiedades mecánicas comparables a las de los termoplásticos ligeramente rellenos de vidrio (por ejemplo, 20% GF-PBT, 15% GF-Nylon).
Resistencia a la tensión
84 MPa
Plástico E-módulo
2,800 MPa
Deflexión térmica
130 °C
Elongación
8%
Carbon EPX 86FR
Proceso: Carbon DLS
Ignífugo (UL94 V-0 a 2 mm de espesor)
Resistencia química
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
Carbon EPX 86FR es una resina ignífuga que ofrece tenacidad funcional, alta resistencia y estabilidad a largo plazo. Funciona bien en una variedad de aplicaciones que requieren clasificaciones UL 94 V-0 o FAR 25.853(a).
Resistencia a la tensión
90 MPa
Plástico E-módulo
3,300 MPa
Deflexión térmica
135 °C
Elongación
10%
Carbon FPU 50
Proceso: Carbon DLS
Propiedades de elongación más altas
Resistencia a la fatiga
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
Carbon FPU 50 presenta la mayor elongación de todas las resinas termoestables para impresión 3D, con un 200%, lo que la convierte en la opción más flexible. Disponible en negro, pertenece a la categoría de resinas de impresión 3D similares al PP.
Resistencia a la tensión
28 MPa
Plástico E-módulo
690 MPa
Deflexión térmica
--
--
Elongación
200%
Carbon RPU 70
Proceso: Carbon DLS
Material resistente
Clasificación UL 94 HB de resistencia a las llamas
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
El poliuretano rígido RPU 70 se fabrica mediante el proceso DLS (síntesis digital de luz) de Carbon. Se trata de un material de ingeniería polivalente y resistente de color negro que puede clasificarse como un material similar al ABS.
Resistencia a la tensión
41 MPa
Plástico E-módulo
1,690 MPa
Deflexión térmica
--
--
Elongación
100%
Ceramic-Like (Advanced HighTemp PerFORM)
Proceso: SLA
Rigidez
Resistencia a altas temperaturas (tratamiento posterior)
Robustez
Prototipos y producción
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
Ceramic-Like White (Advanced High Temp) combina una tolerancia superior al calor con resistencia y rigidez. Puede utilizarse un poscurado térmico para mejorar aún más las propiedades mecánicas y su resistencia al calor, aunque será más quebradizo.
Resistencia a la tensión
75 +/- 10 MPa
Plástico E-módulo
10,500 +/- 1000 MPa
Deflexión térmica
268°C (with thermal post-cure)
Elongación
1 +/- 0.5%
Talla máxima de las piezas:
585mm x 585mm x 380mm (normal resolution)/ 247mm x 247mm x 250mm (high resolution)
Dimensión Mínima:
0.25mm (normal resolution)/ 0.13mm (high resolution)
PA 12 40% Glass-Filled White
Proceso: SLS
stiffness
wear resistance
Strength
Dimensional Stability
Prototyping and End-Use-Parts
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
PA12 40% Glass-Filled White is a polyamide powder loaded with glass spheres that add stiffness and dimensional stability. The material possesses higher thermal resistance than unfilled polyamides and exhibits excellent long-term wear resistance. Due to the glass additive, it has decreased impact and tensile strengths compared to other nylons.
Resistencia a la tensión
42 +/- 4 MPa
Plástico E-módulo
3600 +/- 400 MPa
Deflexión térmica
157°C
Elongación
5 +/- 2%
PA 12 Carbon Filled Negro
Proceso: SLS
Resistencia térmica
Robustez
Rigidez
Conductividad
Prototipos y producción
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
PA12- Carbon Filled Negro es un nylon de color gris antracita que se caracteriza por su extrema rigidez y resistencia a altas temperaturas, junto con propiedades de conductividad eléctrica y ligereza. Puede utilizarse tanto para prototipos funcionales como para piezas de uso final. El relleno de fibra de carbono proporciona diferentes propiedades mecánicas en función de la dirección de los tres ejes considerada. Este material presenta una buena calidad superficial y un acabado más suave en comparación con otros nylons SLS.
Resistencia a la tensión
85 +/- 5 MPa
Plástico E-módulo
8300 +/- 400 MPa
Deflexión térmica
170 +/- 5°C)
Elongación
3.2 +/- 2%
PA 12 Flex Negro
Proceso: SLS
Flexibilidad
Durabilidad
Alto alargamiento a la rotura
Prototipos y producción
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
PA 12 Flex Negro es un nylon negro / antracita caracterizado por una excelente flexibilidad y resistencia al impacto. PA 12 Flex Black combina las propiedades positivas de PA12 y PP. La resistencia y la rigidez son similares a las de la PA 12. El alargamiento es comparable al del PP sin relleno. Su alta durabilidad lo convierte en una excelente opción no sólo para la creación de prototipos, sino también para piezas de uso final.
Resistencia a la tensión
50 +/- 4 MPa
Plástico E-módulo
2000 +/- 200 MPa
Deflexión térmica
175 +/- 5°C
Elongación
17 +/- 4%

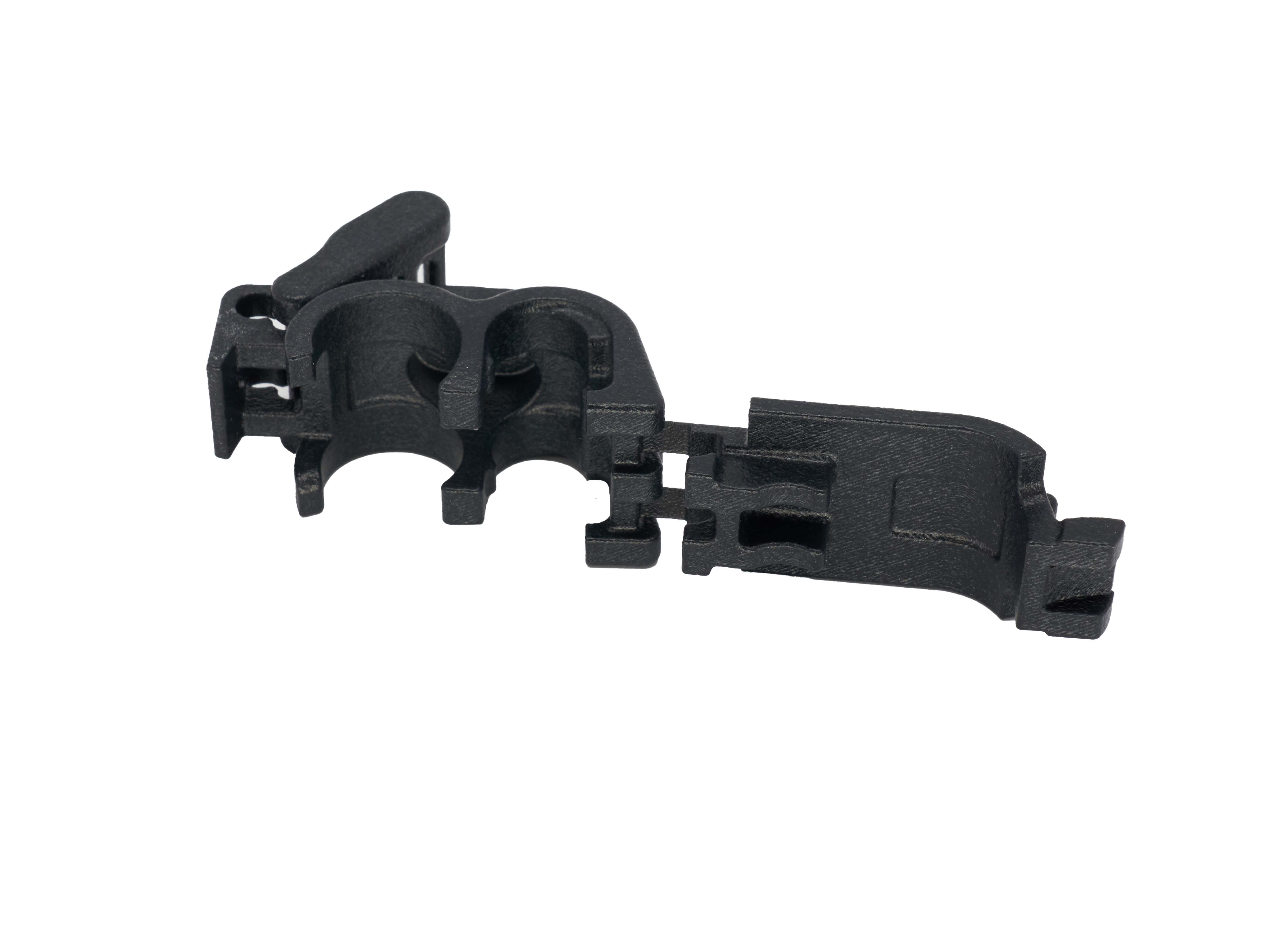

PA 12 Negro
Proceso: MJF
Hermético al aire
Hermético al agua
Propiedades mecánicas isotrópicas
Robustez
Económico
Prototipos y producción
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
El PA 12 Negro es un nailon de alta resistencia a la tracción. Las piezas finales se tiñen de negro y presentan acabados superficiales de calidad y propiedades mecánicas ligeramente más isótropas en comparación con el SLS. Cuando se requiere más detalle, PA 12 puede lograr una resolución mínima de rasgo más pequeña 0,5 mm en comparación con los materiales SLS 0,75 mm. PA 12 Negro es la mejor opción de material para diseños que incorporan bisagras vivas.
Resistencia a la tensión
49 +/- 4 MPa
Plástico E-módulo
1900 +/- 200 MPa
Deflexión térmica
175°C
Elongación
12 +/- 4%
Talla máxima de las piezas:
284mm x 380mm x 380mm (*recommended max 200mm x 200mm x 200mm)
Dimensión Mínima:
0.5mm

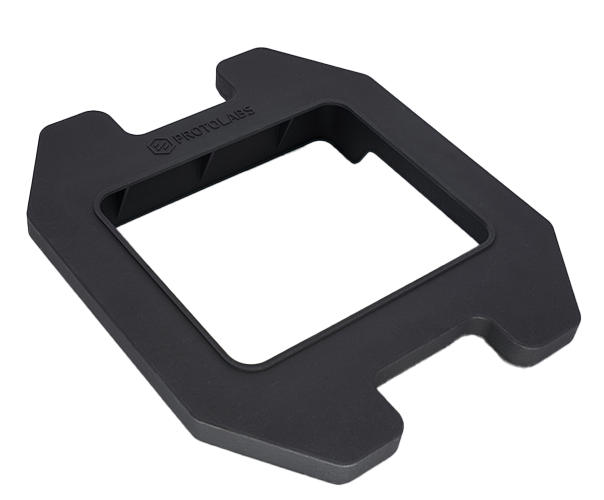

PA 12-Glass Beads Negro
Proceso: MJF
Rigidez
Resistencia al desgaste
Resistencia
Estabilidad dimensional
Prototipos y piezas finales
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
PA12-Glass Beads Negro es una poliamida con un 40% de microesferas de vidrio con una excelente rigidez y estabilidad dimensional. El material posee una mayor resistencia térmica que las poliamidas sin relleno y muestra una excelente resistencia al desgaste a largo plazo. Debido al aditivo de vidrio, ha disminuido las resistencias al impacto y a la tracción en comparación con otros nylons.
Resistencia a la tensión
30 MPa
Plástico E-módulo
2500 MPa
Deflexión térmica
174°C
Elongación
10%
Talla máxima de las piezas:
284mm x 380mm x 380mm (*recommended max 200mm x 200mm x 200mm)
Dimensión Mínima:
0.50 mm

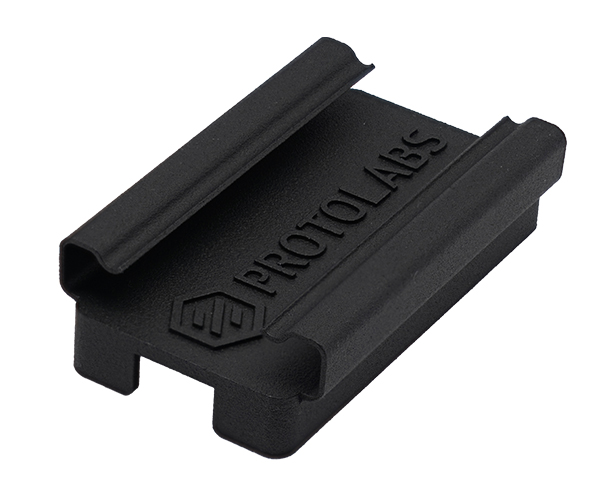

PA11 Negro
Proceso: MJF
Flexibilidad
Elevado alargamiento a la rotura
Resistencia térmica
Prototipos y producción
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
La PA 11 Negro proporciona una excelente ductilidad y resistencia a la temperatura sin sacrificar la resistencia a la tracción. Ofrece uno de los umbrales de rotura por alargamiento más altos de la familia del nailon.
Resistencia a la tensión
52 +/- 4 MPa
Plástico E-módulo
1800 +/- 200 MPa
Deflexión térmica
185 +/- 5°C
Elongación
30 +/- 5%
Talla máxima de las piezas:
284mm x 380mm x 380mm (*recommended max 200mm x 200mm x 200mm)
Dimensión Mínima:
0.5mm
PA12 Blanco
Proceso: SLS
Rigidez
Económico
Robustez
Prototipos y producción
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
PA 12 Blanco es un material económico para prototipos funcionales y piezas de uso final. Ofrece una gran resistencia al impacto y a la temperatura, es muy duradero y permanece estable en diversas condiciones ambientales. El material de nylon presenta un acabado blanco con una textura superficial ligeramente más rugosa en comparación con otros nylons.
Resistencia a la tensión
50 +/- 4 MPa
Plástico E-módulo
2000 +/- 200 MPa
Deflexión térmica
163°C
Elongación
11% +/- 4%
PAx Natural
Proceso: SLS
High Elongation
Flexibility
Durability
Prototyping and End-Use-Parts
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
PAx Natural es una poliamida versátil que se caracteriza por una excelente tenacidad y flexibilidad en cualquier dirección, incluido el plano z. El material posee una gran estabilidad y durabilidad a largo plazo y puede utilizarse para fabricar tanto prototipos como piezas de uso final.
Las piezas presentan una gran superficie lisa, cercana a la de los plásticos moldeados por inyección, y translucidez.
El material es muy versátil, por lo que sus aplicaciones van desde bisagras vivas y encajes a presión hasta accesorios, armarios y aparatos ortopédicos.
Resistencia a la tensión
40 MPa +/- 5 MPa
Plástico E-módulo
1300 MPa +/- 200 MPa
Deflexión térmica
105 ± 5 °C
Elongación
>60%
PC-Like Advanced High Temp (Accura 5530)
Proceso: SLA
Rigidez
Resistencia a altas temperaturas (tratamiento posterior)
Robustez
Prototipos y producción
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
PC-Like Advanced High Temp se utiliza mejor para piezas que necesitan fuerza y rigidez combinadas con resistencia a altas temperaturas. Con un postcurado térmico, la deflexión térmica de la pieza puede mejorarse aún más, pero a expensas de la durabilidad.
Resistencia a la tensión
45 +/- 10 MPa
Plástico E-módulo
3900 +/- 400 MPa
Deflexión térmica
170 – 250°C (with thermal post-cure)
Elongación
1.5 +/- 1%
Talla máxima de las piezas:
247mm x 247mm x 250mm (normal resolution)
Dimensión Mínima:
0.25mm (normal resolution)/ 0.13mm (high resolution)
Aluminium AlSi10Mg
Proceso: DMLS
Ligero
Fácil de conducir
Prototipos y producción
Conductividad térmica
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
El aluminio (AlSi10Mg) es comparable a una aleación de la serie 3000 que se utiliza en procesos de fundición y moldeado a presión. Presenta una buena relación resistencia-peso, resistencia a altas temperaturas y a la corrosión, y buena resistencia a la fatiga, la fluencia y la rotura. Los valores de las propiedades del material que se indican a continuación se han medido tras el alivio de tensiones.
Resistencia a la tensión
360 +/- 30 MPa
Elongación
6 +/-5%
Dureza
120 +/- 5 HBW
Talla máxima de las piezas:
300mm x 300mm x 380mm (normal resolution)/ 250mm x 250mm x 300mm (high resolution)
Dimensión Mínima:
1mm
Cobalt Chrome
Proceso: DMLS
Resistencia a la corrosión
Biocompatible
Robustez
Elevado alargamiento a la rotura
Prototipos y producción
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
En nuestro proceso DMLS se utiliza material de cromo-cobalto (Co28Cr6Mo). Se trata de una superaleación compuesta principalmente de cobalto y cromo, y es conocida por su elevada relación resistencia-peso, su excelente fluencia y su resistencia a la corrosión.
Resistencia a la tensión
1080 +/- 50 MPa
Elongación
20 +/- 2%
Dureza
30 +/- 2 HRC
Talla máxima de las piezas:
100mm x 100mm x 100mm (fine resolution)
Dimensión Mínima:
0.5mm
Inconel 718
Proceso: DMLS
Resistencia térmica
Resistencia a la corrosión
Robustez
Prototipos y producción
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
El Inconel es una superaleación de níquel-cromo de alta resistencia a la corrosión, ideal para piezas sometidas a temperaturas y cargas mecánicas extremas. Las piezas finales construidas en Inconel 718 reciben una aplicación de alivio de tensiones. También está disponible la solución y el envejecimiento según AMS 5663 para aumentar la resistencia a la tracción y la dureza. Los valores de las propiedades del material que se indican a continuación se han medido tras el tratamiento térmico de disolución y envejecimiento.
Protolabs Europe también dispone de la certificación DNV de cualificación de fabricación para este material.
Resistencia a la tensión
960 +/- 50 MPa
Elongación
30 +/- 5%
Dureza
Ca. 30 HRC
Talla máxima de las piezas:
250mm x 250mm x 300mm (normal and high resolution)
Dimensión Mínima:
1mm
Maraging Steel
Proceso: DMLS
Resistencia térmica
Robustez
Rigidez
Prototipos y producción
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
El acero martensítico envejecido 1.2709 es un acero prealeado de ultra alta resistencia en forma de polvo fino. Su composición corresponde a la clasificación estadounidense 18% Ni Maraging 300, europea 1.2709 y alemana X3NiCoMoTi 18-9-5. Este tipo de acero se caracteriza por tener muy buenas propiedades mecánicas, y por ser fácilmente tratable térmicamente mediante un sencillo proceso de endurecimiento térmico por envejecimiento para obtener.
Resistencia a la tensión
1100 +/- 100 MPa
Elongación
8 +/- 3%
Dureza
33-37 HRC
Talla máxima de las piezas:
250mm x 250mm x 300mm (normal and high resolution)
Dimensión Mínima:
1mm
Stainless Steel 316L
Proceso: DMLS
Robustez
Resistencia a los agentes químicos
Resistencia a la corrosión
Prototipos y producción
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
El acero inoxidable 316L es un material muy utilizado en la fabricación de piezas resistentes a los ácidos y la corrosión. Las piezas finales fabricadas en 316L reciben una aplicación de alivio de tensión.
Los valores de las propiedades del material que se indican a continuación se han medido después del alivio de tensiones.
Resistencia a la tensión
570 +/- 30 MPa
Elongación
40 +/- 5%
Dureza
85 +/- 5 HRB
Talla máxima de las piezas:
250mm x 250mm x 300mm (high resolution)/ 71mm x 71mm x 80mm (Ø100mm x 80mm) (Fine Resolution)
Dimensión Mínima:
1mm (high resolution)/ 0.5mm (fine resolution)
Titane (Ti6Al4V)
Proceso: DMLS
Ligero
Resistencia a la corrosión
Biocompatible
Robustez
Prototipos y producción
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
El titanio (Ti6Al4V) es una aleación muy resistente. Las propiedades mecánicas del Ti6Al4V son comparables a las del titanio forjado en cuanto a resistencia a la tracción, alargamiento y dureza. Las piezas finales fabricadas en Ti6Al4V se someten a una aplicación de alivio de tensiones en vacío. Los valores de las propiedades del material que se indican a continuación se miden después de la eliminación de tensiones.
Resistencia a la tensión
1200 +/- 50 MPa
Elongación
8 +/- 2%
Dureza
33 +/-2 HBW
Talla máxima de las piezas:
250mm x 250mm x 300mm (normal and high resolution)/ 71mm x 71mm x 80mm (Ø100mm x 80mm) (fine resolution)
Dimensión Mínima:
1mm (normal resolution)/ 0.5mm (fine resolution)
3DP Silicone (60-65%)
Proceso: Polyjet
Resistencia térmica
Elasticidad
Prototipos
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
Se pueden producir prototipos de silicona termolábiles con la impresión 3D de silicona Protolabs. Se utiliza el material silicona 3DP, que está disponible en durezas Shore A 35 y 65. Las piezas impresas tienen una elasticidad muy buena y presentan un aspecto blanco lechoso.
Resistencia a la tensión
0.5 - 2.5 MPa
Plástico E-módulo
--
Elongación
160%
Digital Photopolymer (30A-95A)
Proceso: Polyjet
Resistencia a los golpes
Flexibilidad
Coloración bicolor
Sobremoldeado
Prototipos
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
PolyJet ofrece la posibilidad de elegir la dureza deseada o de combinar las propiedades del material en una sola construcción, lo que la hace ideal para la creación de prototipos de piezas sobremoldeadas. Las durezas Shore A de 30A, 40A, 50A, 60A, 70A, 85A, 95A y rígido están disponibles en estos colores: transparente/translúcido, blanco y negro.
Resistencia a la tensión
2.4 - 65 MPa
Plástico E-módulo
--
Elongación
10 - 270%
TPU-88A Negro
Proceso: SLS
Flexibilidad
Resistencia al uso y a la abrasión
Durabilidad
Prototipos y producción
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
Este poliuretano termoplástico (TPU) combina elasticidad y elongación similares a las del caucho con una buena resistencia a la abrasión y los impactos. Puede aprovecharse para fabricar tanto prototipos como piezas funcionales.
Resistencia a la tensión
20 +/- 5 MPa
Plástico E-módulo
72 +/- 16 MPa
Elongación
520 +/- 50%
Ultrasint™ TPU-01 - 88A Negro
Proceso: MJF
Flexibilidad
Durabilidad
Resistencia al uso y a la abrasión
Prototipos y producción
Más detallesexpand_circle_down
Menos detallesexpand_circle_up
Este poliuretano termoplástico (TPU) combina una elasticidad y una elongación similares a las del caucho con una buena resistencia a la abrasión y a los impactos.
resistencia al impacto. Tiene una alta resistencia química al aceite y la grasa, lo que lo convierte en un candidato ideal para aplicaciones de automoción.
aplicaciones de automoción. Además, posee una alta resistencia a los rayos UV. Este material se ha desarrollado específicamente para
optimizar los diseños de estructuras reticulares y presenta una gran precisión y resolución de detalles. Puede aprovecharse para producir
prototipos y piezas funcionales.
Resistencia a la tensión
9 +/- 2 MPa
Plástico E-módulo
75 MPa
Elongación
>220%
Talla máxima de las piezas:
284mm x 380mm x 280mm (*suggested max 200mm x 200mm x 200mm)
Dimensión Mínima:
0.5mm
