Lorsqu'une batterie spécifique a nécessité des pièces usinées CNC avec des tolérances plus fines que la moyenne - un défi bien connu dans l'ingénierie aéronautique - Protolabs a présenté son réseau mondial de partenaires de fabrication à Airbus. Grâce à ses partenariats avec des fabricants hautement qualifiés dans le monde entier et dotés de capacités étendues, le réseau Protolabs a relevé le défi de la production de ces pièces.

Comment travailler avec nous

Créer mon compte sur la plateforme Ecom de Protolabs

Consultation auprès d'un expert technique

Nos experts techniques internes sont disponibles à tout moment pour vous accompagner sur vos différents besoins :

Conseils de conception
Accompagnement technique sur-mesure
Notre plateforme de devis et son logiciel d'analyse interactive du design

Planifiez dès maintenant une revue technique gratuite pour discuter de votre projet.

Prendre rendez-vous

Lignes directrices pour la conception de l'usinage CNC

Caractéristiques
Finitions de surface
Revêtements de surface
Trous
Filetage
Marquage des pièces
Certification qualité et documentation

Caractéristiques	Prototypage rapide	Prototypage avancé	Capacités de production
Délai d'exécution	1-4 Days	5-10 Days	From 11 Days
Quantité recommandée (unités)	Up to 10	10-50	50-1000+
Tolérances mini (mm)	+/- 0.1	+/- 0.05	Custom
Dimensions maximales (mm) et matériaux	254 x 178 x 95 Liste des matériaux	300 x 300 x 150 Liste des matériaux	2000 x 1500 x 200 Liste des matériaux
Finesse des parois (mm)	0.5	0.5	0.5
Rayon minimal (mm)	0.79	2	2
Angles vifs	n/a	EDM	EDM
Téléchargez votre pièce	Protolabs	Réseau Protolabs

Finitions de surface	Prototypage rapide	Prototypage avancé	Capacités de production
Brut d’usinage (Ra 3.2μm)	V	V	V
Polissage fin (Ra 1,6μm)		V	V
Poli-miroir (Ra 0.8μm)		V	V
Microbillage	V	V	V
Brossage			V
Finition sur-mesure			V
Téléchargez votre pièce	Protolabs	Protolabs Network

Guide de nos états de surface

Revêtements de surface	Prototypage rapide	Prototypage avancé	Capacités de production
Anodisation	+ 5 days	+ 3 days	V
Conversion au Chromate	+ 5 days	+3 days	V
Revêtement par poudre			V
NiP			V
Masquage		V	V
Téléchargez votre pièce	Protolabs	Protolabs Network

Trous	Prototypage rapide	Prototypage avancé	Capacités de production
Min [mm]	Ø 0.5	Ø 0.5	Ø 1
Profondeur maximale (mm)	50 on each side	200	Through
Trous / Ajustements		V	V
Téléchargez votre pièce	Protolabs	Protolabs Network

Filetage	Prototypage rapide	Prototypage avancé	Capacités de production
Métrique	de M1.6 à M20	de M1.6 à M36	de M1.6 à M36
UNC	de #2-56 à 3/4-10	de #1-64 à 1 1/2"-6	de #1-64 à 1 1/2"-12
UNF	de #2-64 à 3/4-16	de #0-80 à 1 1/2"-12	de #0-80 à 1 1/2"-12
Sur-mesure			V
Inserts filetés	Sur demande	V	V
Téléchargez votre pièce	Protolabs	Protolabs Network

Guide des filetages

Marquage des pièces	Prototypage rapide	Prototypage avancé	Capacités de production
Gravure au laser	+ 5 jours	V	V
Tampographie	+ 5 jours	V	V
Téléchargez votre pièce	Protolabs	Protolabs Network

Features	Prototypage rapide	Prototypage avancé	Capacités de production
REACH & ROHS	V	V	V
Rapport d'inspection dimensionnelle (DIR)	V	V	V
FAI	V	V	V
PPAP	V	V	V
CdC	V	V	V
Fiches techniques des matériaux	V	V	V
Téléchargez votre pièce	Protolabs	Protolabs Network

Caractéristiques

expand_less expand_more

Finitions de surface

expand_less expand_more

Revêtements de surface

expand_less expand_more

Trous

expand_less expand_more

Filetage

expand_less expand_more

Marquage des pièces

expand_less expand_more

Certification qualité et documentation

expand_less expand_more

 N'hésitez pas à nous contacter pour tout projet qui nécessite :

Caractéristiques supplémentaires non couvertes par ce tableau
Les biens contrôlés, tels que ceux soumis à la conformité en matière de double usage et de commerce militaire. Veuillez consulter notre code de conduite.

Aluminium 6082 Balle de Golf

expand_more

Finition de Surface: telle qu'usinée

Aluminium 6082 - Hexagone

expand_more

Finition de Surface: telle qu'usinée

Aluminium 6082 - Mini Machine CNC

expand_more

Finition de Surface: Micro billage

Aluminium 6082 - composition géométrique usinée cnc

Aluminium 6082 - Boule dans un cube

expand_more

Finition de Surface: micro billage

Conseils pour la conception de votre pièce usinée

Tolérances
Alésages
Filetage
Texte
Murs et caractéristiques
Rayons

Les tolérances représentent la précision dimensionnelle d'une pièce. Il s'agit de l'écart acceptable dans les dimensions d'une pièce. En règle générale, Protolabs maintient une tolérance générale d'usinage de ±0,1 mm ou mieux, mais notre partenaire réseau peut atteindre jusqu'à ±0,010 mm. L'avantage d'une tolérance générale normalisée de ±0,1 mm est qu'il n'est pas nécessaire de produire un plan 2D, nous pouvons commencer la fabrication dès que vous avez le modèle CAO 3D.

En général, chez Protolabs, la plupart des trous sont réalisés à l'aide d'une fraise. Cela permet non seulement une plus grande flexibilité dans la taille des trous, mais offre également de meilleurs états de surface que pour des trous percés. Le même outil est également utilisé pour les fentes et les poches, ce qui permet de réduire le temps de cycle et le coût des pièces. La principale contrepartie est que les trous d’une profondeur > 6 x diamètre et plus s’avèrent difficiles à réaliser car ils nécessitent normalement des perçages spécifiques, ce qui peut signifier que la pièce doit être usinée des deux côtés.

Nous adoptons une approche moderne de la fabrication des filets, plutôt que les traditionnels tarauds utilisés pour créer un filet. Nous utilisons une fraise à fileter pour fileter de manière hélicoïdale. Ce processus CNC produit un filet précis et un seul outil peut être utilisé pour couper plusieurs filets ayant le même pas (nombre de filets par mm). Les filetages UNC et UNF de #2 à 1/2 pouce M2 à M12 (métrique) sont possibles avec un seul jeu d'outils. La liste complète est disponible sur notre page consacrée au filetage.

Protolabs est capable d'usiner du texte, à condition que l'espace entre les caractères et le trait utilisé pour écrire soit d'au moins 0,5 mm.

Il est bon de noter que le texte doit être :

en creux et non en relief, une profondeur de 0,2 à 0,5 mm est normalement suffisante, car l'enlèvement de matière est plus rapide.
avec des polices de caractères présentant des rayons, notamment arial, verdana, sans-serif ou similaires, du fait qu'elles conviennent aux outils circulaires.
de 20 points ou plus, afin de s'assurer que la largeur du texte est supérieure à 0,5 mm.

Les jeux d'outils Protolabs contiennent des matériaux tels que le carbure de tungstène, un matériau hautement rigide qui offre une durée de vie et une productivité maximales avec une déviation minimale. Mais même les outils les plus robustes fléchissent, tout comme les métaux et les plastiques qui sont usinés.
Chez Protolabs, l'épaisseur minimale de la pièce doit être comprise entre 0,5 à 1 mm, avec une profondeur maximale d'une seule coupe de 50 mm de haut et de 1 mm de large. Un rapport d'élancement de 50:1 peut convenir pour certains matériaux mais un rapport de 20:1 est une bonne règle générale.*

Dans le cadre du processus d'usinage CNC, les angles vifs d'une pièce sont arrondis. Cette opération sera identifiée avant le fraisage de la pièce. Dans les matériaux plus tendres, les outils sont à fond plat et seul le diamètre de l'outil doit être pris en compte. Dans les métaux plus durs, il est courant que les outils aient également un rayon de pointe, ce qui laisse un petit rayon au fond des cavités. **

Tolérances

expand_less expand_more

Alésages

expand_less expand_more

Filetage

expand_less expand_more

Texte

expand_less expand_more

Murs et caractéristiques

expand_less expand_more

Rayons

expand_less expand_more

Témoignages clients, usinage CNC

Les clients ayant utilisé Protolabs pour de l'usinage CNC.

Airbus

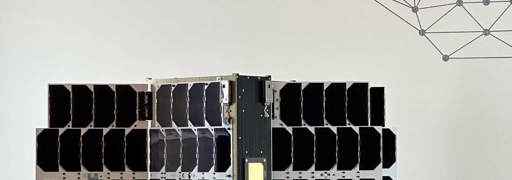

Space Inventor avait besoin d'un partenaire fiable capable de fournir des services de prototypage rapide pour respecter les délais stricts du projet. Compte tenu de la nature complexe des composants des satellites et de la diversité des matériaux requis, Space Inventor avait besoin d'un partenaire spécialisé dans l'usinage de pièces de haute qualité en aluminium, PEEK et POM.

Space Inventor

La société japonaise Seiko Epson Corporation a récemment annoncé la sortie du modèle de nouvelle génération de ses lunettes intelligentes de réalité augmentée (AR) Moverio. L'usinage CNC rapide de Protolabs a fourni des services de prototypage rapide qui ont aidé Epson à améliorer le confort de ces lunettes légères à haute résolution.

Epson

Nicolas Edel est ingénieur en pré-développement chez Mahle, l'un des plus grands équipementiers automobiles au monde. Il supervise actuellement le développement d'une nouvelle génération de radiateurs haute tension compatibles avec l'architecture 800 volts des véhicules électriques à recharge rapide.

Mahle

Mectronik

Mectronik voulait construire un support pour l'unité de contrôle électronique du moteur d'une moto de course qui soit à la fois robuste et capable d'amortir les vibrations excessives. Et tout cela en moins de deux mois.

Cyril Clappaz, Design Manager chez Ieva, a utilisé les services d'impression 3D, d'usinage CNC et de moulage par injection de Protolabs pour développer et industrialiser les différents modèles de la collection Twin-C.

IEVA

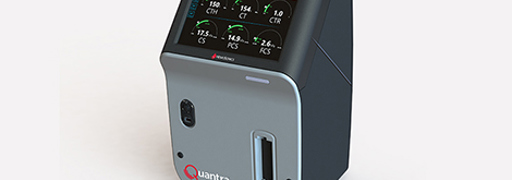

HemoSonics utilise l'impression 3D, l'usinage CNC et le moulage par injection pour une variété de projets et de pièces : fixations robotiques, unités de contrôle thermique, collecteurs pneumatiques, etc.

Hemosonics

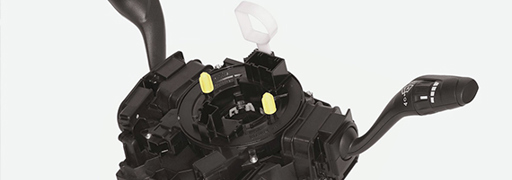

En tant que membre de l'équipe de conception du groupe TRW Automotive's Body Control Systems, Rick Bowes devait concevoir et tester plus de 10 pièces composant un nouvel assemblage de ressorts d'horlogerie.
